[유니티 소소모임] 3주차. 유니티 에디터 배우기 2 (Editor: Luna)



Animation Layer

: 하나의 모델 오브젝트가 부위별로 서로 다른 애니메이션을 재생하도록 하는 것



⇒ 여러 레이어를 통해 부위별로 다른 애니메이션 진행 or 같은 부위에서 비율에 따라 애니메이션 연산 혼합 진행 등으로 사용할 수 있음

레이어가 여러개 존재하는 경우 : Layers 탬의 위에서부터 순서대로 레이어가 실행됨

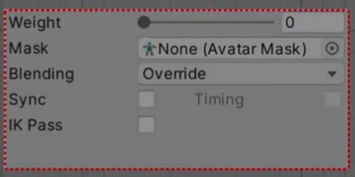

톱니바퀴를 통해 각 레이어 설정 가능

• Weight : 가중치 설정으로 합성 정도를 설정
• Mask : 애니메이션을 적용할 캐릭터의 부위
  • 순방향 운동학(FK) → 애니메이션이 관절에서 손끝 방향으로 진행
  • 역 운동학(IK) → 애니메이션이 손끝에서 시작해 그 움직임에 맞춰 다른 부위도 이동하며 진행
• Blending : 레이어가 적용되는 방식
  • Override → 아래 레이어의 애니메이션을 대체함
  • Additive → 아래 레이어의 애니메이션 위에 추가됨
• Sync : 다른 레이어와의 동기화 설정
  • Timing : Sync 활성화된 경우만 선택 가능한 옵션으로 동기화된 레이어의 애니메이션의 재생 시간을 조절
• IK Pass : 역운동학(IK) 애니메이션 사용 여부





아바타 마스크

: 신체부위 활성 및 비활성으로 재생 부위 설정 가능



• 생성 방법 : Project View > + > Avatar Mask
  • Humanoid : 스켈레톤 단위로 큰 단위의 부위 설정할 때 사용 ⇒ 초록색 부위만 사용
  • Transform : 레이어 단위로 Humanoid가 아니거나 세부적으로 부위를 선택할 때 사용 ⇒ 체크된 부위만 사용



Blend Tree

: 상태 안에 있는 여러 개의 애니메이션 클립을 파라미터 값에 따라 애니메이션을 혼합해서 재상하는 기능



• 생성 방법 : Animator View > 오른쪽 클릭 > Create Status > From New Blend Tree
  => 인터펙터 뷰에 Blend Tree의 기존 정보 출력되며 설정 변경 가능

Inspector의 속성

• Blend Type : 속성 결정 → 용도에 따라 설정 가능, 타입에 따라 파라미터의 값 달라짐
• Parameter : 어떤 애니메이션 클립 or Blend Tree를 재생할지 제어
• Motion : Blend Tree에 등록되는 애니메이션 클립 or Blend Tree





Blend Type

1D : 하나의 파라미터를 애니메이션으로 블렌드

• 진행 방법
  플롯 파라미터 하나 선택 → 모션에 원하는 애니메이션 등록 → 모션 Thresholds의 값과 Blend Tree의 파라미터 값이 같은 경우 모션에 등록된 것을 재생 & 그 외의 경우 혼합된 애니메이션 재생



2D : 방향성을 가지는 블렌드 트리로 두 개의 파라미터로 애니메이션을 블렌드 함

→ 사용 용도에 따라 Simple Directional과 Freeform  Directional, preform Cartesian 3종류로 구성

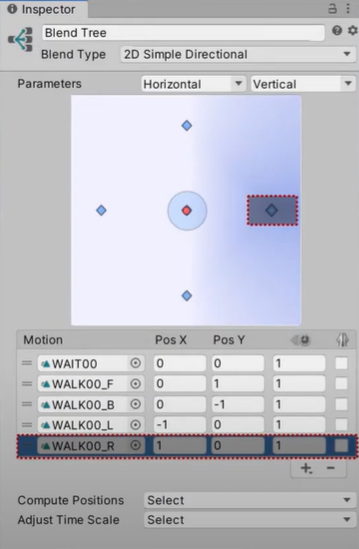

• Simple Directional
  : 모두 다른 방향으로 향하는 애니메이션을 하나의 Blend Tree로 구성할 때 사용
  • 파라미터 2개 사용 -> Threshold 대신 Post X, Post Y의 값을 설정
  • 방향에 여러 모션이 등록되면 가장 큰 값 하나만 인식함

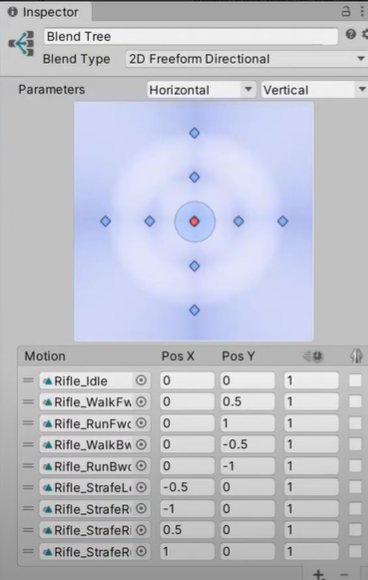

• Freeform Directional
  : Simple Directional에 추가적으로 한 방향에 여러 모션을 등록해 사용할 수 있음

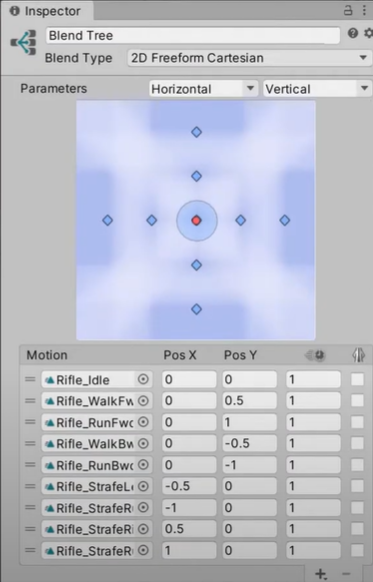

• Freeform Cartesian
  : 동일한 방향으로 진행되는 애니메이션에 사용



각각의 모션 범위

Simple Directional / Freeform Directional / Freeform Cartesian





Direct : 모션 별로 별도의 파라미터 등록 가능 -> 각기 다른 부위를 조금씩 혼합하여야 할 때 사용

→ 얼굴 표정과 같이 다양하여 모두 구현하기 힘든 경우 부위를 조금씩 나누어 정의해 둔 후 수치에 따라 각기 다른 모션 구

---



출처 : 고박사, inflearn, 따라하면서 배우는 고박사의 유니티 기초(3D)
